IV.
Cotation des filetages |
PJ |
1. Indications de cotation et désignation du
filetage
Les dimensions et le type du filetage doivent être indiqués et désignés suivant les spécifications des normes internationales.
|
La désignation doit comporter les points suivants : · l'abréviation du type : M (pour filet triangulaire ISO), G (pour pas du gaz), Tr (pour filet trapézoïdal), etc., · le diamètre nominal ou la grandeur, · si nécessaire : le pas hélicoïdal (L) ; le pas du profil (P) ; le sens de l'hélice (LH si le filetage est à gauche, RH s'il est à droite) ; la classe de tolérance ; la longueur en prise (S = courte, L = longue, n = normale) ; le nombre de filets. |
Exemples d’indication : M20
x 2 - 6G/6h - LH M20 x L3 - P1,5 - 6H - S G
1/2A
Tr 40 x 7 |
2. Cotation du diamètre et de la longueur
Le diamètre d se réfère toujours au sommet des filets pour un filetage extérieur (ou vis), et au fond des filets pour un filetage intérieur (ou trou taraudé).
La longueur à prendre en compte est celle des filets complètement formés (cote b), sauf si le filet est incomplètement formé (cote b et x , cas d'un goujon). Figure 15

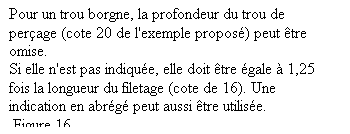

3.
Cotation
des trous borgnes
4. Cotation des filetages - Système ISO de
tolérance
|
Figure 17 |
Figure 18 |
5. Exemples de cotation de pièces filetées
Exemple 1 : dessin de définition d'un écrou bihexagonal destiné à l'industrie aérospatiale.
L'écrou proposé, à freinage interne, en alliage résistant à chaud à base de nickel Ni-P101HT (Waspaloy), argenté, classification 1210 Mpa à température ambiante, prévu pour fonctionner jusqu'à 730°C, est extrait de la norme NF EN 3013.
Figure 19
Exemple 2 : dessin de définition d'une vis à tête bihexagonale destinée à l'industrie aérospatiale.
La vis proposée, à fût dégagé, filetage long, pas fin, en alliage résistant à chaud à base de nickel Ni-P100HT (Inconnel 718), classification 1250 Mpa à température ambiante, prévu pour fonctionner jusqu'à 650°C, est extraite de la norme NF EN 3013.
Figure 20
