Représentation des inserts filetés |
PJ |
1. Représentation détaillée des inserts
Elle est utilisée pour des illustrations dans des catalogues
ou des présentations à des non-techniciens. Elle est évitée dans les dessins
techniques ou l'on préfère une représentation conventionnelle ou simplifiée.
Figure 30
2. Représentation conventionnelle
Bien que les formes extérieures des inserts filetés varient
largement d'un fabricant à l'autre, elles sont toutes représentées de la même
manière ou par le même dessin normalisé.
3. Représentation simplifiée
Elle est recommandée chaque fois que c'est possible. En
coupe, les contours de l'insert sont représentés par un trait continu fort, les
hachures ne sont pas représentées ainsi que le diamètre nominal du filetage intérieur.
En vue en bout, les sommets sont représentés par des cercles
continus forts et le diamètre nominal du filetage n'est pas dessiné.
4. Désignation et
cotation
Les normes
internationales doivent être utilisées pour les désignations.
Si ces normes ne sont
pas disponibles, la désignation doit comporter la désignation du filetage d x P
(d étant le diamètre nominal de la vis pour laquelle l'insert est destiné)
suivi de INS (abréviation d'insert).
Si le filetage est à
pas gros, le pas P peut être omis.
Des informations
complémentaires peuvent être ajoutées (fabricants...).
La désignation peut
être indiquée à l'aide d'une ligne repère ou comme une cote.
|
Exemple 1 :
Insert monté dans un trou borgne
Figure 31 |
Exemple

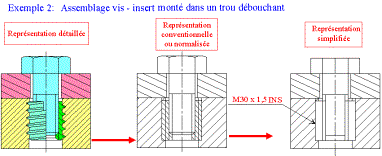

2 : Assemblage vis / insert
monté dans un trou débouchant
Figure 32 |
