III.Représentations
normalisées ou conventionnelles des filetages - NF EN 6410-1 |
PJ |
1. Représentation
normalisée des filets
La représentation conventionnelle permet un dessin simplifié
des filetages et pièces filetées. La normalisation est internationale (ISO).
Principe : le sommet
des filets est limité par un trait fort et le fond par un trait continu fin.
La distance entre les deux traits varie de 0,7 à 1,5 mm
selon les dimensions.
a)
Représentation des tiges filetées
Figure 5
représentation d'une vis H
Figure 6

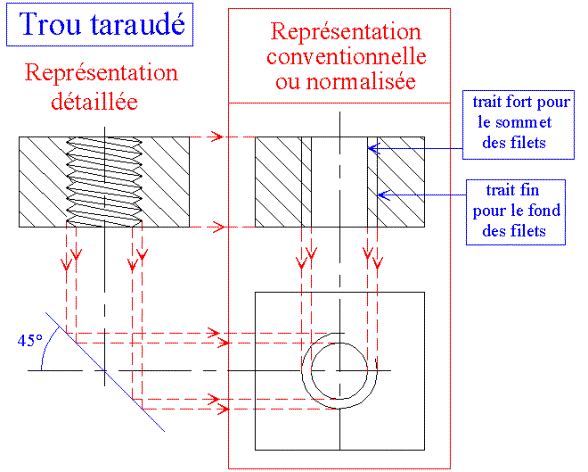

Représentation des
trous taraudés
Figure 7
représentation d'un écrou H Figure 8

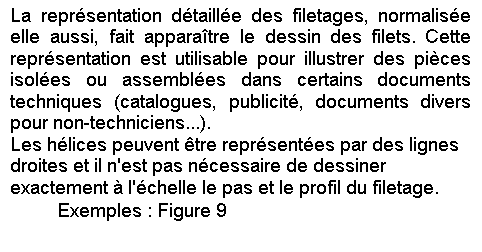

2.
Représentation
détaillée des filetages

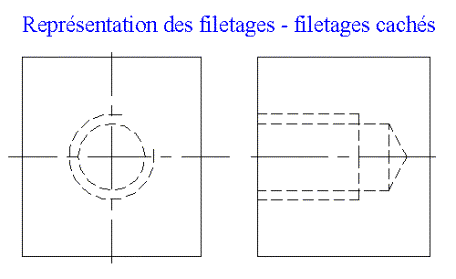

3. Représentation des filetages cachés
Dans le cas des filetages
cachés (formes intérieures...), les sommets des filets, les fonds de filets et
les limites du filetage sont représentés par des traits interrompus fins.
Figure 10
4. Représentation
de la limite des filetages
|

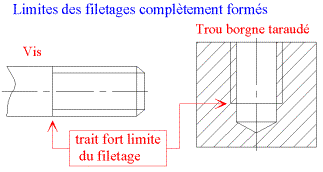

a) Cas des filetages complètement formés La limite du filetage doit être indiquée par un trait
continu fort tracé jusqu'aux traits définissant le diamètre extérieur du
filetage (ou trait interrompu fin si le filetage est caché).Exemple : Figure 11 |
|
|

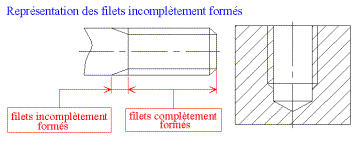

b) Cas de filetages incomplètement formés En plus du trait continu fort précédent, deux petits traits
continus fins inclinés doivent être ajoutés pour représenter les filets
incomplètement formés. Exemple : représentation des filets des goujons à fond de
filet. Figure
12 |
|

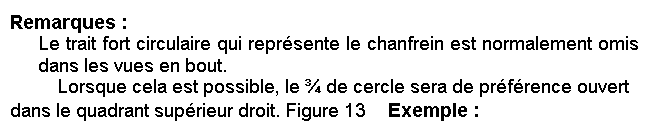

5. Vue en bout des
filetages
La vue en bout des filetages comprend un cercle en trait
continu fort pour le sommet des filets et une portion de cercle (environ les ¾)
en trait continu fin pour le fond des filets. Ce dernier est situé :
à l'intérieur du
cercle en trait fort dans le cas des vis,
à l'extérieur du
cercle en trait fort dans le cas des trous taraudés.

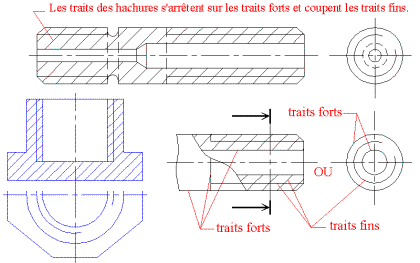

6. Vue en coupe des filetages
