SPECIFICATIONS GEOMETRIQUES

PJ

Une pièce remplit certaines fonctions. A ces fonctions sont associées des conditions géométriques. Par exemple, un axe de pédalier doit être perpendiculaire au pédalier ! Ces conditions donnent lieu à des spécifications géométriques.

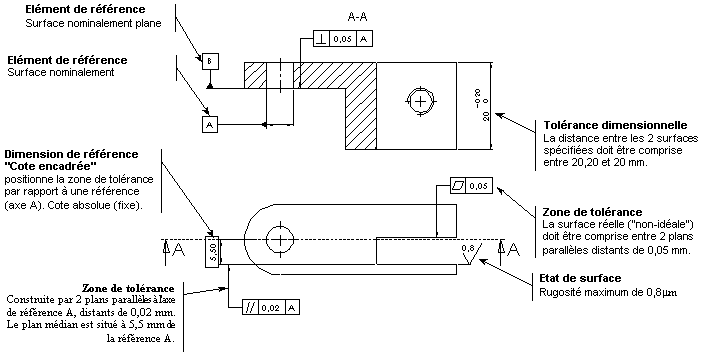

Exemple d'une charnière pour panneau mobile

Il existe 3 types de tolérances :

1.

Documents extraits du Guide du Dessinateur Industriel chap. 17

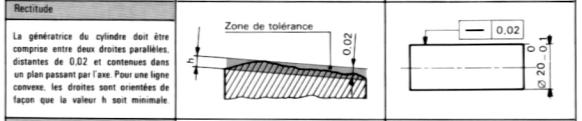

Tolérances de forme (cf. GDI p.60)

Planéité , Rectitude , Cylindricité , Circularité , …

Exemple :

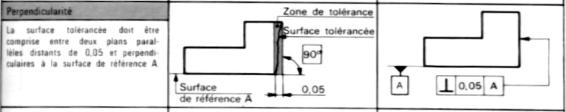

2. Tolérances d'orientation

Inclinaison , Parallélisme , Perpendicularité

Exemple :

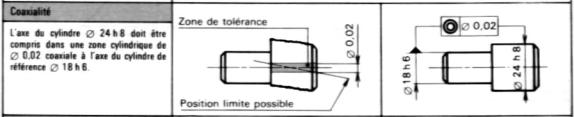

3. Tolérances de position

Localisation , Coaxialité - concentricité , Symétrie

Exemple :
