GENERATEURS DE PRODUCTION D'ACETYLENE
102/0103

1. PREPARATION DE L'ACETYLENE PAR HYDROLYSE DU CARBURE DE CALCIUM

1.1. L'hydrolyse du carbure de calcium qui se présente suivant la réaction :

CaC2 + 2H2OCa(OH)2 + C2H2 + 130 kj

ou simplement,

Carbure de calcium + eauacétylène + chaux éteinte

Est une réaction complète qui se poursuit jusqu'à disparition des corps réagissants. Elle est du type hétérogène, en ce sens que les états physiques des corps en présence sont très différents. Le carbure de calcium est solide. L'eau est normalement à l'état liquide (sous forme de vapeur, en effet, l'eau attaque bien le carbure de calcium, mais en raison même de son état dispersé, l'action de l'eau sous cette forme est beaucoup plus lente).

L'acétylène produit se dégage à l'état gazeux, la chaux éteinte qui se forme sera pulvérulente s'il n'y a pas d'excès d'eau (chaux sèche) ; le plus souvent on utilise un excès d'eau qui conduit à une boue de chaux (chaux pâteuse) ou (lait de chaux) correspondant à une suspension dans l'eau de chaux éteinte, qui peut décanter plus ou moins rapidement.

Etant donné la composition moyenne du carbure de calcium (80 à 82% de CaC2), cette réaction exige :

              • ~ 500 g d'eau par kg de carbure de calcium.
              • fournit 300 l d'acétylène.
              • produit 1100 g de chaux.
              • tandis qu'il se dégage environ 1800 kj, quantité de chaleur considérable, qui entraînerait la polymérisation de l'acétylène si elle n'était pas en grande partie dissipée.
2. MODELES DE GENERATEURS DE PRODUCTION D'ACETYLENE

Les générateurs sont caractérisés par une pression dite " pression maximum en service normal ", c'est la pression maximum qui est admise à régner dans l'appareil, selon la valeur de cette limite on distingue :

                • générateur BP (basse pression) 25 mb.
                • générateur MP (moyenne pression 500 mb.
                • générateur HP (haute pression) 1500 mb.

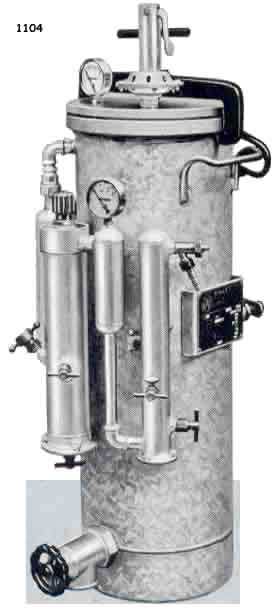

Ce type de générateur représenté par la figure 1104, est conçu uniquement pour produire de l'acétylène

Données techniques de la figure 1104, en fonction des différents modèles :
              • charge en carbure de calcium : de 1 à 3 kg.
              • débit normal : de 0,3 à 0,8 m3/h.
              • débit de pointe : de 0,4 à 1,5 m3/h.
              • poids à vide : de 14 à 32 kg.
              • poids en ordre de marche : de 21 à 52 kg.
              • chambre de refoulement intérieure noyée et amovible, indépendante de l'appareil.
              • intercepteur hydraulique à clapet immergé.
              • réservoir de sécurité s'opposant au transvasement d'eau de l'intercepteur hydraulique dans le filtre et évitant le risque d'assèchement de l'intercepteur.

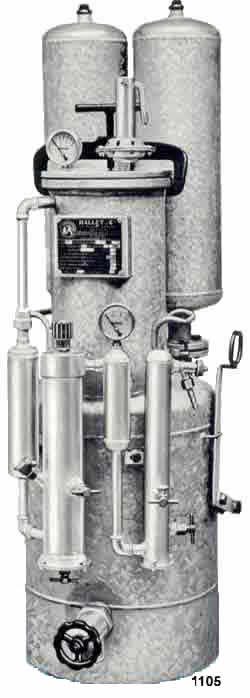

Ce type de générateur représenté par la figure 1105, est conçu pour exécuter tous travaux de soudure oxyacétylénique et d'oxy-coupage
Données techniques de la figure 1105, en fonction des différents modèles :
                • charge en carbure de calcium : de 5 à 10 kg.
                • débit normal : de 1,5 à 3,0 m3/h.
                • débit de pointe : de 2,5 à 4,5 m3/h.
                • poids à vide : de 45 à 80 kg.
                • poids en ordre de marche : de 94 à 180 kg.
                • chambres de refoulement extérieures montées à brides.
                • intercepteur hydraulique à clapet immergé.
                • réservoir de sécurité s'opposant au transvasement d'eau de l'intercepteur hydraulique dans le filtre et évitant le risque d'assèchement de l'intercepteur.
