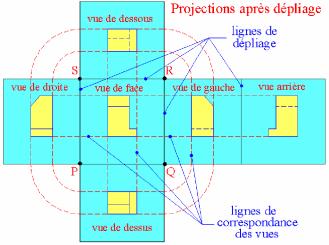

III.Disposition normalisée des vues : |
P J |

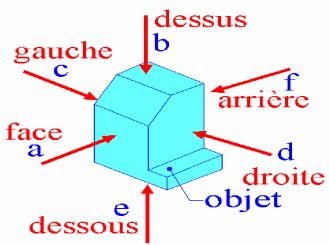

Désignation des directions d'observation
et des projections-
La direction d'observation représente la direction suivant laquelle on observe l'objet à représenter. Cette direction est toujours perpendiculaire au plan de projection correspondant. Son origine étant située à l'infini, toutes les lignes de projection entre l'objet et le plan de projection sont parallèles entre elles.
|
|
|
|
Figure13 |
Figure 16 |
Tableau 1 DIPROT01
Désignations normalisées - NF ISO 5456-2 |
||
|
Direction
d'observation |
Vue
correspondante |
Désignation
de la vue |
|
a |
Vue de face |
A |
|
b |
Vue de dessus |
B |
|
c |
Vue de gauche |
C |
|
d |
Vue de droite |
D |
|
e |
Vue de dessous |
E |
|
f |
Vue d'arrière |
F |
Exemple : mettre le nom des vues

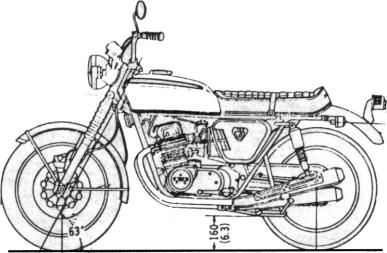

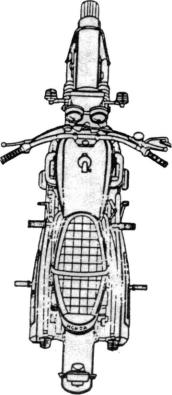

Dessin technique donnant les cotes d’encombrement d’un véhicule automobile
|
Projections :Exercices
par collage-Colorier les surfaces 1couleur par surface identiques -Mettre le nom des vues en respectant l’écriture normalisée (souligner à l’encre). |
|
|
|
|
|
|
|
|
-Découper
et coller les vues en correspondances vérifier les noms des vues et que
l’écriture soit horizontale.
Mêmes exercices
|
|
|
|
|
|
Mêmes exercices :mettre en couleur les lumières (couleurs différentes) écrire le nom des lumières
|
|
|
|
|
|
|
|
