SCHEMAS DE GENERATEURS DE PRODUCTION D'ACETYLENE
101/0103

1. GENERATEUR A CHUTE DE CARBURE DE CALCIUM SUR L'EAU

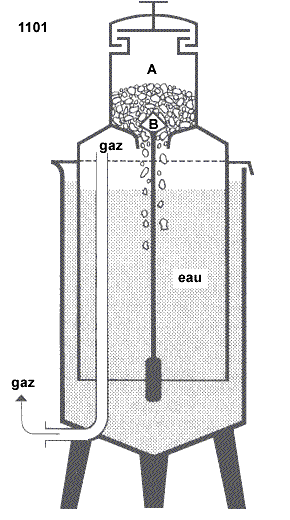

Générateur à "chute de carbure de calcium dans l'eau"

Au regard du schéma 1101, le carbure de calcium tombe dans un excès d'eau et s'y décompose totalement. L'introduction du carbure stocké en A au lieu de s'opérer à l'aide d'un clapet tel que B, lorsque le gazomètre descend au-dessous d'un certain niveau, est le plus souvent réalisé grâce à une vis d'Archimède ou à un poussoir commandé par le mouvement du gazomètre ou la pression régnant dans celui-ci.

On assimile ordinairement à ce type d'attaque la technique qui consiste à immerger une certaine quantité de carbure de calcium dans l'eau (sans qu'il y ait chute à proprement parler) jusqu'à réaction complète, par cette technique, on obtient un lait de chaux, comme résidu d'attaque.

Ces générateurs sont le plus souvent à basse pression BP (25 mb) et à marche continue, l'introduction du carbure ce calcium et d'eau, l'évacuation des chaux résiduaires pouvant s'effectuer sans interrompre la production. D'une façon générale, ces appareils à chute de carbure de calcium dans l'eau ont l'avantage d'une grande facilité de conduite et d'entretien, leur encombrement est cependant important et en fait réservé pour les installations fixes, convenablement dimensionnées, ils permettent d'ailleurs d'assurer des débits relativement élevés.

2. GENERATEUR A CHUTE D'EAU SUR LE CARBURE DE CALCIUM

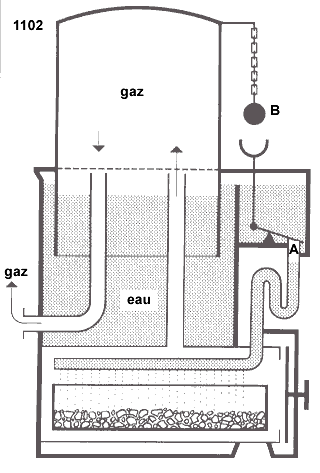

Générateur à "chute d'eau sur le carbure de calcium"

Au regard du schéma 1102, l'introduction d'eau est assuré par le clapet A, dont l'ouverture est liée par l'intermédiaire du poids B, au mouvement du gazomètre.

2.1. Le mode opératoire du schéma 1102, présente deux variantes :
      • La première consiste à faire tomber l'eau sur le carbure de calcium en quantité telle que celui-ci se décompose finalement au sein d'une chaux comportant un certain excès d'eau aboutissant à la formation de chaux pâteuse.
      • La seconde consiste à limiter la quantité d'eau introduite de façon à former une chaux pulvérulente dite "sèche", ce résultat peut être atteint soit en éliminant la chaux formée au fur et à mesure de la production par exemple en agitant la masse du carbure de calcium qui reçoit l'eau d'attaque de façon à laisser échapper la chaux, soit encore en envoyant l'eau sur le carbure de calcium en quantité dosée pour obtenir de la chaux sèche mais alors le mélange, sans séparation de la chaux obtenue, jusqu'à décomposition complète du carbure de calcium.

La chambre de réaction de ces générateurs a généralement la forme d'un tiroir allongé afin d'obtenir une surface suffisante de refroidissement ; cette particularité a fait souvent appeler ces appareils "générateurs à tiroir". Ils peuvent être à basse pression BP (25 mb), moyenne pression MP (500 mb), au moins deux tiroirs, l'un étant en recharge tandis que l'autre est en fonctionnement. L'automaticité est facilement réalisée par la régulation de l'arrivée d'eau, soit par les mouvements de la cloche du gazomètre (basse pression BP), soit par le jeux de la variation des pressions (moyenne pression MP et haute pression HP).

3. GENERATEUR A CONTACT

f

Générateur à contact

Au regard du schéma 1103, l'eau atteint le carbure placé dans le panier A, il se forme de l'acétylène qui se dégage en B, en passant par D et en C. Si la vanne C est fermée, l'acétylène en s'accumulant en D, accroît la pression, et refoule l'eau dans l'espace annulaire E.

La chaux est obtenue à l'état de lait de chaux. Par leur mobilité relative l'une par rapport à l'autre, les masses d'eau et de carbure de calcium peuvent être amenées en contact pour produire et entretenir la réaction ou séparées l'une de l'autre pour la suspendre.
Ce type de générateur (schéma 1103), peut être à basse pression BP (25 mb) ou moyenne pression MP (500 mb), mais le plus souvent il est du type à haute pression HP (1500 mb). Le mode d'attaque permet d'assurer un débit relativement important par rapport à la charge en carbure de calcium, mais leur régime de fonctionnement est normalement discontinu ; la continuité du débit pouvant cependant s'obtenir par l'association de deux ou plusieurs appareils dans une "centrale".

La surproduction est ici relativement faible dans les appareils bien conçus et bien entretenus ; la formule de la haute pression HP permet, en outre de diminuer l'encombrement, de sorte que, pour les charges de carbure de calcium peu importantes, les générateurs de ce type sont facilement portatifs ou au moins transportables.
